1. Apa Welding RF?

Pengelasan RF-uga diarani pengelasan Frekuensi Tinggi (HF) utawa pengelasan dielektrik-yaiku proses manufaktur sing ngiket bahan termoplastik nggunakake energi elektromagnetik tinimbang panas njaba, adhesive, utawa pengikat mekanik. Loro istilah kasebut bisa diganti ing praktik industri; fisika dhasar padha.

Ciri khas welding RF yaiku asale panas. Ing sealing panas konvensional, energi termal ditrapake ing permukaan materi lan ditindakake ing njero. Ing welding RF, medan elektromagnetik nembus materi lan ngasilake panas saka njero, ing tingkat molekuler. Pemanasan internal iki ngasilake ikatan sing, ing pirang-pirang kasus, luwih kuat tinimbang kain dasar ing salah siji sisih gabungan.

Teknologi kasebut wis digunakake ing industri wiwit taun 1940-an, wiwitane kanggo aplikasi medis lan kemasan adhedhasar PVC. Adoption ing manufaktur peralatan ruangan premium digawe cepet amarga TPU ngganti PVC ing kategori produk sing fleksibilitas, kepatuhan lingkungan, lan kinerja jangka panjang. Saiki, welding RF minangka cara konstruksi standar kanggo produk anti banyu sing kudu ditahan ing tekanan hidrostatik sing tetep - ora mung tahan cipratan permukaan.

Aplikasi produk khas kalebu:

• Tas garing submersible lan tas ransel anti banyu
• Cooler alus anti bocor lan operator terisolasi
• Inflatable struktur njaba
• Paket transportasi medis anti banyu
• Kasus peralatan militer lan taktis

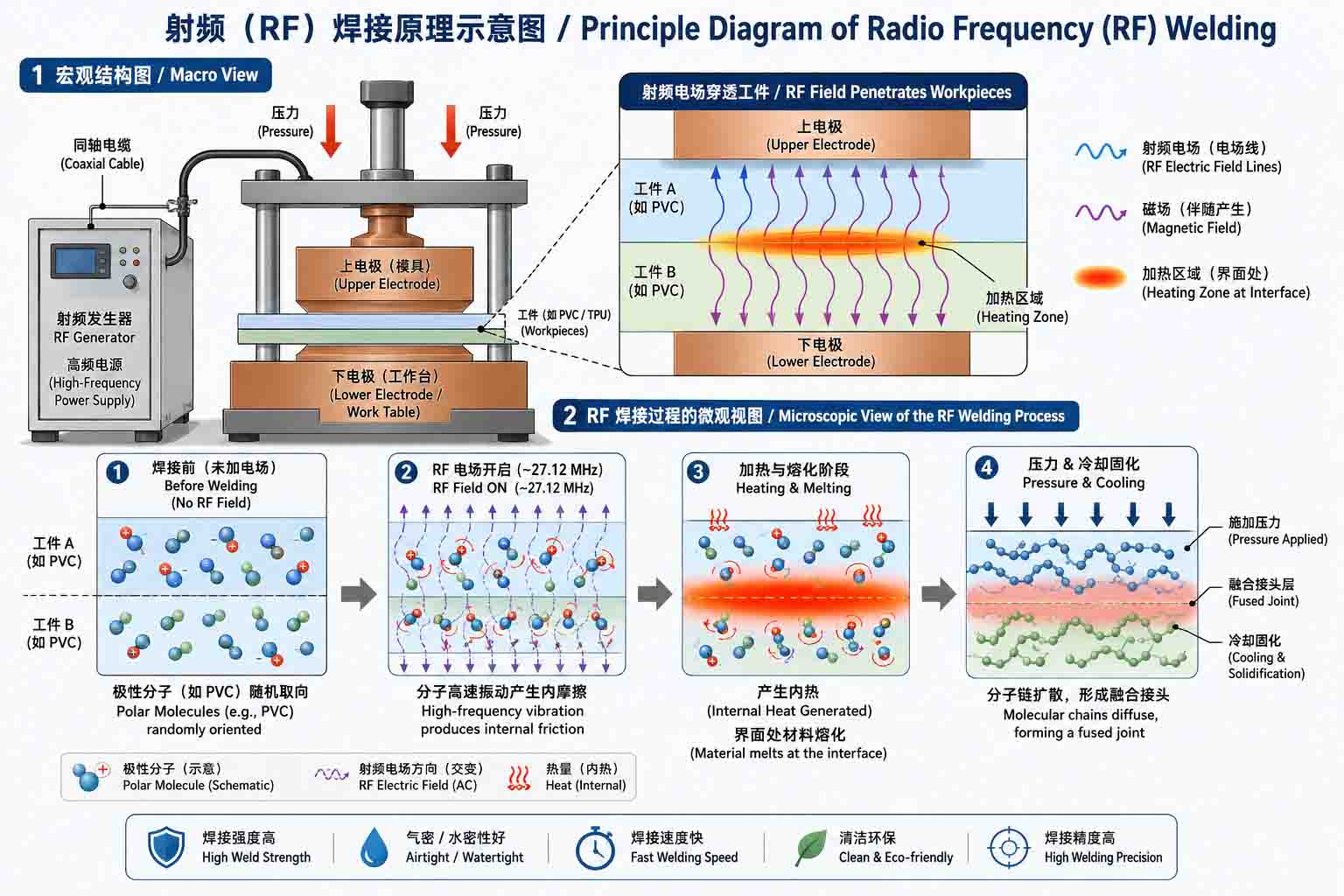

2. Carane RF Welding Works

peralatan welding RF makaryakke liwat arus bolak-balik frekuensi dhuwur-biasane antarane 27 MHz lan 40 MHz, karo 27,12 MHz frekuensi industri paling umum-antarane rong elektroda logam (disebut mati utawa platens). Materi sing bakal dilas diselehake ing antarane mati kasebut.

Nalika bahan termoplastik kanthi struktur molekul polar kapapar karo medan elektromagnetik sing bolak-balik kanthi cepet, molekul-molekul kasebut nyoba nyelarasake maneh karo saben osilasi lapangan. Ing 27.12 MHz, iki tegese kira-kira 27 yuta usaha realignment saben detik. Gesekan sing diasilake dening gerakan molekul iki ngasilake panas-ora ing permukaan, nanging seragam ing saindhenging kekandelan materi ing zona las.

Bebarengan, penet ditrapake tekanan pneumatik sing dikontrol menyang mati, ngompres lapisan materi bebarengan. Nalika suhu internal tekan titik fusi materi, lapisan ing antarmuka nyawiji lan intermingle ing tingkat molekul. Nalika energi RF dicopot lan materi dadi adhem ing tekanan sing tetep, rong lapisan kasebut dadi siji bahan sing terus-terusan - ora diikat, ora dijahit, nanging digabung.

Generasi panas internal iki nduweni sawetara kaluwihan praktis tinimbang metode panas sing ditrapake ing permukaan:

• Ikatan kasebut mbentuk seragam ing kabeh zona las tinimbang maju saka permukaan menyang njero
• Lumahing njaba kurang kamungkinan kanggo gosong utawa deform, amarga elektroda dhewe ora perlu kanggo nggayuh suhu fusi.
• Geometri die kompleks bisa ngasilake pola las sing akurat lan bisa diulang kalebu kurva, sudhut, lan gabungan multi-lapisan
• Wektu siklus cendhak-biasane 3 nganti 15 detik saben las gumantung saka kekandelan materi lan area mati

3. Apa TPU utamané uga cocog kanggo RF Welding

Ora kabeh termoplastik nanggapi padha karo welding RF. Proses kasebut gumantung saka materi sing duwe struktur molekul polar - sing disebarake kanthi ora rata ing molekul kasebut. Molekul polar nanggapi medan elektromagnetik bolak-balik kanthi nyoba ngarahake awake dhewe; sing orientasi nyoba iku apa njedulake panas.

TPU (Thermoplastic Polyurethane) nduweni struktur polar alami amarga hubungan urethane ing balung mburi molekuler. Iki nggawe responsif banget kanggo energi RF lan gampang dilas kanthi konsisten ing macem-macem kekandelan lan konfigurasi laminate.

Saliyane kompatibilitas RF, TPU nggawa sawetara sifat materi sing ndadekake substrate pilihan kanggo peralatan ruangan anti banyu premium:

Bahan RF-weldable liyane kalebu kain dilapisi PVC, EVA, lan film PU tartamtu. PVC minangka pilihan warisan-gampang las lan murah, nanging nggawa risiko peraturan sing gegandhengan karo plasticizer lan dadi rapuh ing suhu sing kurang. Kanggo produk sing dimaksudake kanggo awet, utawa kanggo merek kanthi syarat kepatuhan lingkungan, TPU minangka pilihan praktis.

4. Welding RF vs Jahitan Tradisional: Apa Bentenipun Tegese ing Gunakake

Perbandhingan antarane jahitan las RF lan jahitan jahitan langsung saka sudut pandang teknik, nanging kudu tepat babagan ngendi lan kepiye konstruksi jahitan gagal-amarga mode gagal asring alon lan ora jelas nganti ora katon.

Mode kegagalan tape jahitan kudu diwenehi perhatian khusus. Tape performs cekap nalika anyar lan ing kahanan Moderate. Masalahe yaiku tas lan cooler sing anti banyu ora bisa urip ing kahanan sing moderat-padha kebak peralatan sing abot lan teles, bola-bali flexed sajrone transportasi, ditinggal ing kendharaan panas, lan sok-sok lungguh. Ing beban donya nyata iki, garis ikatan tape wiwit angkat ing sudhut lan sudhut. Delaminasi ora katon saka njaba nganti banyu wis mlebu.

Welding RF ngilangi jalur degradasi iki. Ora ana pinggiran tape sing bisa diangkat, ora ana bolongan jarum sing bisa mbukak ing tekanan, lan ora ana benang sing abrade ing titik stres jahitan. Zona las bisa ditahan utawa ora - lan ing las sing dileksanakake kanthi bener ing materi sing cocog, bisa uga ngliwati titik ing ngendi kain ing sakubenge bakal gagal pisanan.

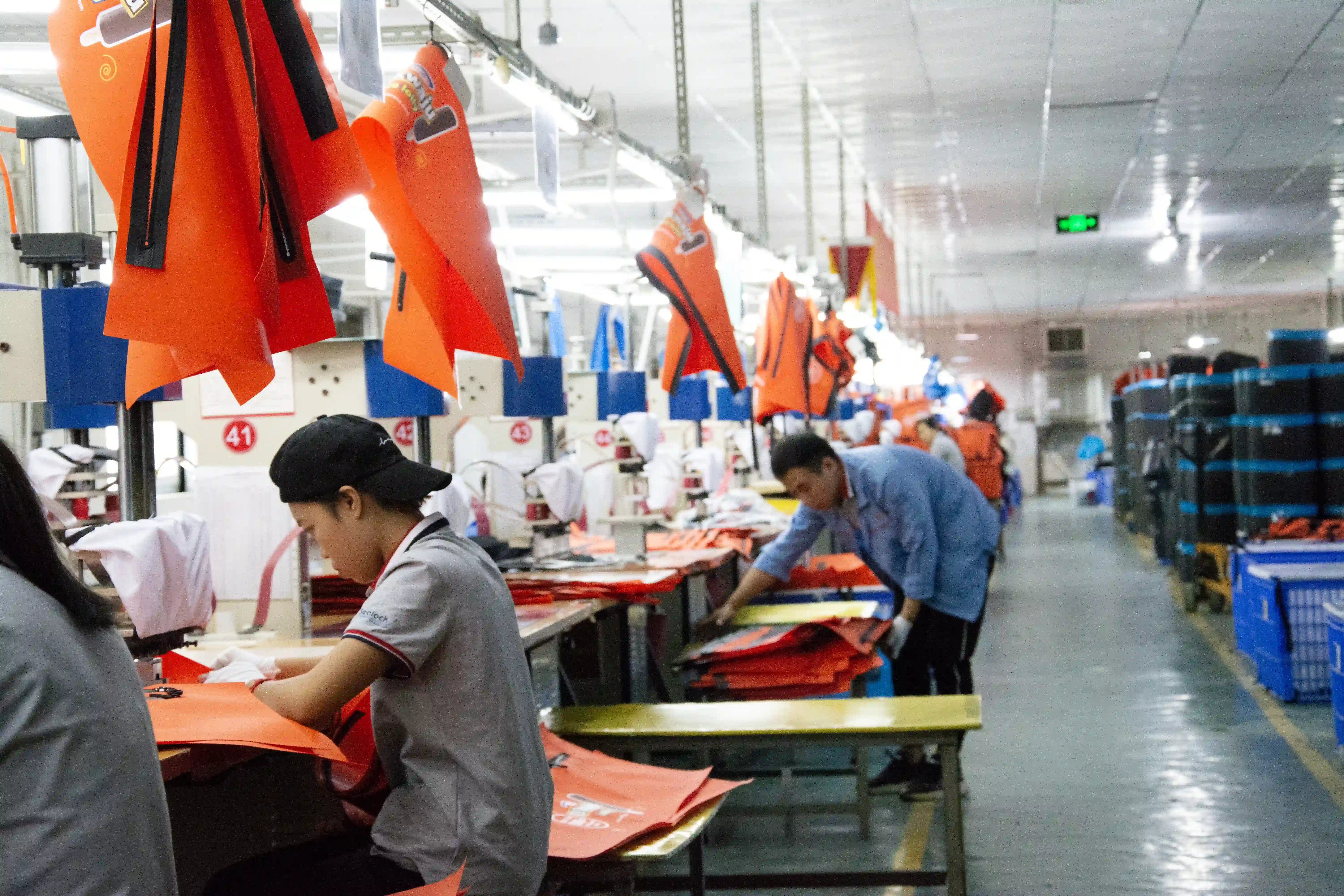

5. Proses Manufaktur Welding RF, Langkah dening Langkah

Langkah 1 - Preparation Material

Panel laminated TPU dipotong kanthi ukuran sing tepat nggunakake nglereni CNC utawa sistem pemotong mati khusus. Akurasi panel ing tataran iki langsung mengaruhi weld alignment hilir; malah sawetara millimeters drift dimensi bakal gawé zona las misaligned. Lumahing materi kudu bebas saka kontaminasi-lenga saka nangani, bledug saka nglereni, utawa Kelembapan saka panyimpenan kabeh bisa ngganggu transfer energi RF lan gawé gabungan ora lengkap.

Langkah 2 - Pamilihan Die lan Persiyapan Mesin

Welding die yaiku elektroda berbentuk sing nemtokake geometri weld. Konfigurasi produk sing beda-beda mbutuhake profil die sing beda-beda - die jahitan sing rata kanggo sambungan panel, die sing bentuke kanggo penutupan sing mlengkung utawa tambalan penguatan, die multi-rongga kanggo welds bola-bali volume dhuwur. Pilihan mati dicocogake karo geometri weld tartamtu sing dibutuhake produk. Parameter mesin-frekuensi, output daya, tekanan penet, lan wektu siklus-dikalibrasi menyang formulasi TPU tartamtu lan kekandelan materi sing dilas. Parameter kasebut didokumentasikake ing SOP produk lan diulang kanthi konsisten sajrone produksi.

Langkah 3 - Posisi Material

Panel didadekake siji ing die miturut tata weld. Posisi konsisten kritis kanggo weld jembaré uniformity; persiyapan welding RF paling profesional nggunakake panuntun peralatan utawa tandha registrasi kanggo ngilangi variasi posisi operator.

Langkah 4 - Aktivasi Energi RF lan Ikatan Tekanan

Pencet ditutup, ngetrapake tekanan pneumatik menyang tumpukan materi. Energi RF diaktifake kanggo durasi siklus sing dikalibrasi. Pemanasan molekuler internal nggawa materi ing antarmuka las menyang suhu fusi nalika permukaan njaba tetep ana ing sangisore titik deformasi. Tekanan dijaga ing saindhenging fase iki.

Langkah 5 - Cooling Under Pressure

Energi RF dipateni, nanging tekanan penet dijaga liwat fase pendinginan. Iki minangka langkah sing kerep dadi trabasan ing lingkungan manufaktur sing luwih murah, lan penting: yen tekanan diluncurake sadurunge zona las wis solid, materi sing digabung bisa deform, ngasilake ikatan sing luwih lemah kanthi inconsistencies dimensi. Wektu cooling sing tepat ditemtokake sajrone tahap pangembangan parameter lan dianggep minangka bagean siklus sing ora bisa dirundingake.

Langkah 6 - Trim lan Inspeksi

Materi lampu kilat ing keliling weld dipotong. Saben weld dipriksa kanthi visual kanggo tandha kobong, zona fusi sing ora lengkap, utawa panyimpangan dimensi sadurunge bagean kasebut pindhah menyang tahap perakitan sabanjure.

6. Teknik Jahitan: Variabel sing Nemtokake Apa Weld Terus

Welding RF ora proses ing ngendi setelan mesin konsisten ngasilake asil sing konsisten preduli saka faktor liyane. Kinerja jahitan ditemtokake dening interaksi sawetara variabel, sing saben-saben kudu dimangerteni lan dikontrol.

Wed Width

Zona las sing luwih akeh nyebarake stres ing wilayah sing luwih gedhe lan umume ngasilake resistensi bledosan jahitan sing luwih dhuwur. Kanggo produk sing bakal ndeleng tekanan hidrostatik sing terus-terusan utawa beban dinamis - tas garing sing bisa dicelup, lapisan dasar sing luwih adhem, sambungan kandung kemih inflasi - jembaré las minimal minangka item spesifikasi, dudu produk sing dipikirake. Welds sempit ing sudhut lan transisi radius minangka titik wiwitan kegagalan sing umum lan kudu diwenehi perhatian sing jelas sajrone desain die.

Konsistensi Daya RF

Output daya sing ora stabil sajrone siklus las ngasilake pemanasan internal sing ora seragam. Indikator visual minangka tandha kobong ing zona daya dhuwur lan pucet, wilayah sing ora digabung ing papan liya. Ora ana sing bisa ditampa ing produk sing dirating tekanan. peralatan welding RF profesional njaga pangiriman daya konsisten saindhenging siklus; verifikasi kalibrasi periodik minangka bagéan saka pangopènan peralatan sing tanggung jawab.

Kekandelan Material lan Formulasi Matching

Parameter welding RF khusus kanggo ketebalan materi lan formulasi TPU. Set parameter sing dioptimalake kanggo film TPU 0.8mm bakal ngasilake fusi sing ora cukup yen ditrapake ing kain laminated 1.5mm, lan bisa uga ngobong bahan sing luwih tipis yen digunakake kanthi mbalikke. Nalika specifications materi owah-owahan antarane produk mlaku-bobot kain beda, bobot lapisan TPU beda-parameter kudu maneh divalidasi, ora dianggep transfer.

Penyebab Gagal Umum

• Energi RF utawa wektu siklus ora cukup:Ngasilake ikatan sing katon lengkap ing permukaan nanging gagal ing tekanan rendah amarga antarmuka ora tau nggayuh suhu fusi lengkap
• Kontaminasi lumahing:Lenga, kelembapan, utawa partikel ing antarmuka las nggawe rongga lokal sing ora ana fusi.
• Tekanan tekanan sing salah:Kurang banget ngidini antarmuka sing ilang dipisahake sadurunge adhem; dhuwur banget bisa remet materi metu saka zona weld, ngurangi jembaré jaminan efektif
• Pelepasan tekanan prematur sajrone pendinginan:Ngasilake distorsi dimensi lan nyuda kekuatan ikatan ing pinggiran zona las
• Die nganggo:Permukaan mati sing rusak utawa rusak ngasilake distribusi tekanan sing ora konsisten, sing nyebabake kualitas las sing beda-beda ing permukaan die.

7. RF Welding ing Soft Cooler Manufaktur

Cooler alus nyedhiyakake aplikasi khusus kanggo teknik jahitan amarga nggabungake syarat hidrostatik (liner kudu nahan banyu tanpa bocor) kanthi syarat termal (sistem insulasi ora kena dikompromi dening infiltrasi kelembapan) lan syarat kebersihan (permukaan interior kudu resik lan tahan jamur).

Ing cooler alus sing dijahit, lapisan ing antarane liner interior lan lapisan busa insulasi minangka jalur kelembapan. Banyu es sing ilang wicks liwat bolongan jarum lan accumulates antarane liner lan umpluk, ngendi iku ora bisa saluran utawa garing. Sajrone pirang-pirang minggu panggunaan biasa, iki ngasilake bau sing terus-terusan lan tuwuh jamur sing terus-terusan diidentifikasi dening petugas pengadaan minangka keluhan paling dhuwur babagan kualitas produk pemasok warisan.

Welding RF ngilangi jalur iki kanthi struktural. Lapisan interior saka cooler alus sing dilas RF yaiku cekungan kedap banyu siji-ora ana celah jahitan, ora ana bolongan jarum, ora ana pinggiran tape. Banyu es sing ilang tetep ana ing liner lan bisa diwutahake utawa dibusak. Lapisan insulasi tetep garing sajrone umur layanan produk.

Keuntungan kinerja tambahan saka konstruksi cooler alus sing dilas RF:

• Kamar interior sing kedap udara nyuda ijol-ijolan panas konvektif, kanthi langsung nambah durasi retensi es
• Permukaan interior TPU sing lancar lan ora keropos memenuhi standar kontak kelas pangan lan tahan pertumbuhan mikroba
• Tambalan tulangan las HF ngidini D-ring lan nangani lampiran tanpa nusuk membran anti banyu primer
• Sistem penutupan zipper kedap banyu bisa digabungake kanggo nglengkapi awak sing dilas, njaga kinerja hermetik ing titik akses.

8. Testing Laboratorium lan Quality Control kanggo RF Welded Products

Konstruksi las RF mung dipercaya kaya proses QC sing ngesahaké. Pemriksaan visual perlu nanging ora cukup - lapisan bisa katon lengkap ing permukaan nalika ngemot rongga internal sing bakal gagal ing tekanan. QC kelas profesional kanggo produk las RF anti banyu kalebu sawetara protokol tes sing béda.

Uji Tekanan Udara (Hidrostatik).

Tes paling langsung babagan integritas jahitan kanggo produk sing dirating tekanan. Tas utawa cooler sing wis rampung dikembangake menyang tekanan internal sing ditemtokake-1.0 Bar minangka standar kanggo aplikasi laut lan submersible sing ekstrim-lan ditahan ing tekanan kasebut sajrone wektu sing ditemtokake. Tas kasebut dicelupake utawa diamati nganggo banyu sabun kanggo ndeteksi emisi gelembung mikro ing sembarang jahitan utawa titik penutupan. Ora ana emisi minangka kondisi pass. Tes iki ngonfirmasi kinerja hidrostatik lan resistensi jeblugan bebarengan.

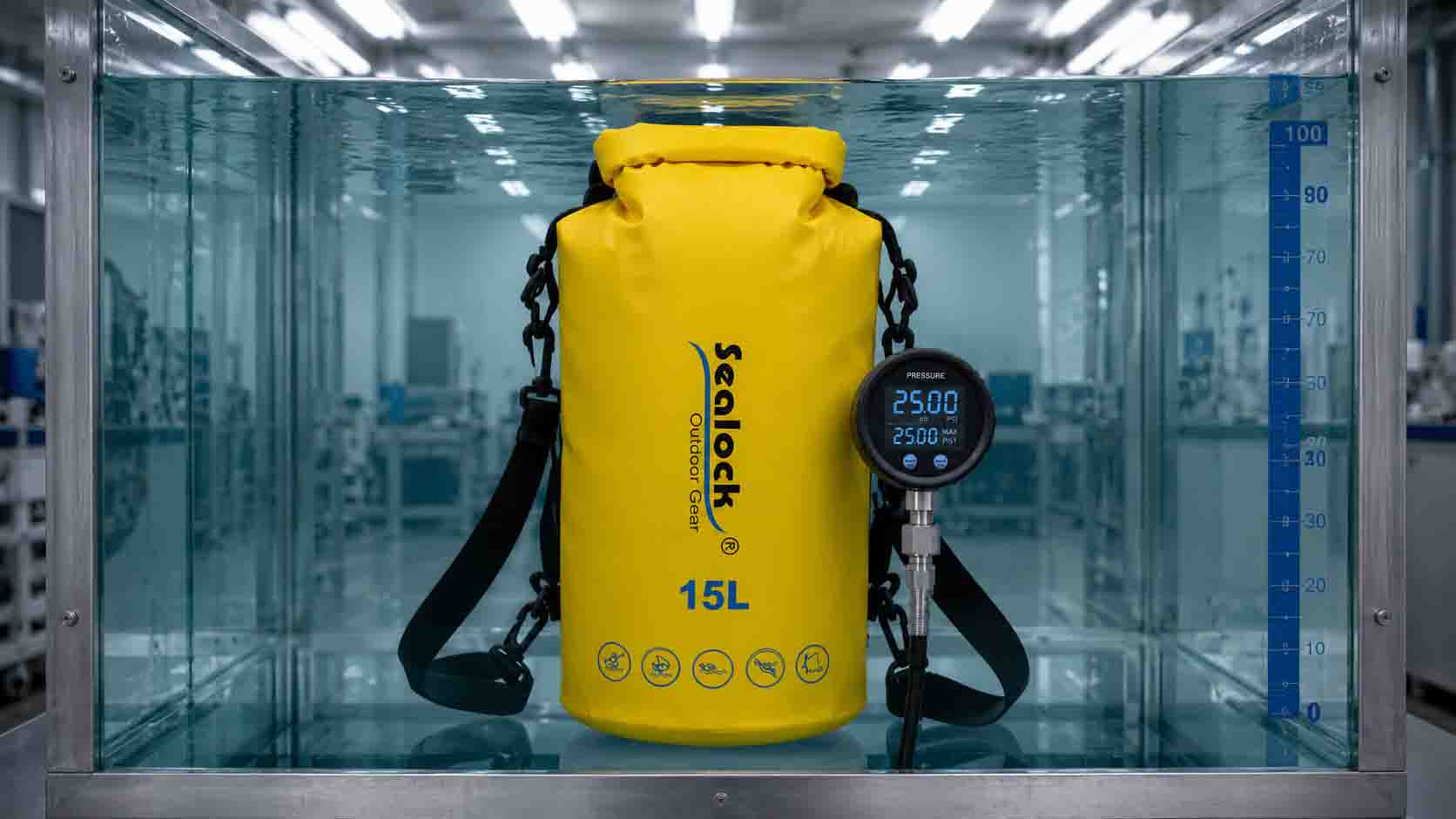

Tes Kecemplung Banyu

Prodhuk kasebut dicelupake ing jerone sing ditemtokake sajrone wektu sing ditemtokake, banjur dipriksa sacara internal kanggo mlebu kelembapan. Tes iki ngenali titik bocor mikro sing bisa uga ora ngasilake gelembung sing bisa dideteksi ing tes tekanan udara statis nanging bakal ngidini infiltrasi banyu ing kahanan submersi sing nyata.

Tes Seam Burst

Tes destruktif sing ngukur tekanan ing zona las gagal. Tekanan burst dibandhingake karo minimal spesifikasi produk; asil ing ngisor spesifikasi nuduhake masalah parameter proses sing kudu didiagnosa lan didandani sadurunge produksi diterusake. Pengujian burst biasane ditrapake kanggo set sampel saka saben produksi, tinimbang unit individu.

Tes Fleksibel Dingin

Zona las sing performa apik ing suhu sekitar bisa dadi titik kegagalan rapuh ing suhu sing sithik, utamane yen formulasi materi utawa parameter pendinginan ora dioptimalake kanggo panggunaan cuaca adhem. Subjek uji coba fleksibel kadhemen ngelas conto kanggo lentur bola-bali ing suhu nganti -20 ° C utawa -30 ° C, verifikasi manawa lapisan kasebut njaga integritas ing kahanan termal lan mekanik panggunaan lapangan cuaca dingin.

Test Weathering Dicepetake

Radiasi UV, asor dhuwur, lan siklus cahya saline digunakake kanggo simulasi panggunaan laut multi-taun ing wektu laboratorium sing dikompres. Tes iki ditrapake kanggo conto zona las tinimbang produk lengkap lan ngevaluasi adhesi lapisan TPU, daya tahan ikatan las, lan stabilitas dimensi sajrone stres lingkungan jangka panjang.

9. Umum RF Welded Product Aplikasi

Waterproof Outdoor Gear

• Kantong kering submersible (gulungan ndhuwur lan tutup zipper)
• Tas ransel anti banyu lan tas ransel
• Kayaking lan arung jeram ngemas pinggul
• Tas buntut motor lan panniers anti banyu

Cooler alus lan pembawa terisolasi

• Tas ransel cooler alus anti bocor
• Tas cooler iwak laut
• Sampel medis lan cooler transportasi vaksin
• Komersial tas pangiriman kadhemen-chain

Produk Industri lan Taktis

• Inflatable papan perlindungan ruangan lan struktur
• Tutup lan kasus peralatan anti banyu
• Tas kering taktis spek militer
• Kemasan medis anti banyu lan wadhah
