Standar 27,12 MHz: Napa Welding RF Beda

Bentenane inti ing antarane welding RF lan ikatan termal konvensional ora mung efisiensi - yaiku arah panas sing ngliwati materi kasebut.

Cara konvensional (bar panas, platens sing digawe panas, bedhil panas) ngetrapake energi menyang permukaan materi lan gumantung ing konduksi kanggo nggawa interior menyang suhu ikatan. Kanggo film tipis iki bisa digunakake kanthi cukup. Kanggo kain laminate TPU sing kandel lan padhet sing digunakake ing peralatan anti banyu premium, nggawe masalah praktis: nggawa antarmuka interior menyang suhu fusi mbutuhake wektu sing cukup kanggo manggoni permukaan kanggo resiko panas utawa deforming lapisan njaba luwih dhisik. Jendhela antarane "ora cukup" lan "kakehan" sempit minangka kekandelan materi mundhak.

Welding RF ngliwati iki kanthi ngasilake panas saka njero materi tinimbang mlebu. Peralatan welding RF profesional beroperasi ing 27.12 MHz-band frekuensi radio ISM (industri, ilmiah, lan medis) sing ditunjuk kanggo peralatan industri kelas iki. Ing frekuensi iki, lapangan elektromagnetik bolak-balik njalari molekul polar ing TPU nyoba realignment karo saben osilasi: kira-kira 27 yuta kaping per detik. Gesekan molekul sing diasilake iki ngasilake panas kanthi seragam ing saindhenging zona las, ing antarmuka ing ngendi fusi kudu kedadeyan, tanpa gumantung ing konduksi termal permukaan-kanggo-interior.

Ing tekanan pneumatik sing ditrapake bebarengan, materi ing antarmuka gabung tekan suhu fusi lan lapisan gabung ing tingkat molekul. Sawise lapangan dibusak lan materi cools ing meksa bablas, wates asli antarane loro Panel ora ana maneh struktural-zona weld wis dadi Piece terus-terusan siji saka materi. Ing testing tarik ngrusak, zona iki biasane terus liwat titik Gagal saka kain dhasar lingkungan. Hasil kasebut minangka pathokan praktis kanggo las RF sing ditindakake kanthi bener.

Welding 840D High-Tenacity TPU: Margin Narrower kanggo kesalahan

Welding RF bisa digunakake ing macem-macem termoplastik sing kompatibel-PVC, PET, EVA, macem-macem kain sing dilapisi PU. Kanggo aplikasi ruangan tugas abot sing mbutuhake ketahanan abrasi sing tetep lan integritas struktural ing beban, TPU-tenacity dhuwur 840-denier minangka bahan pathokan. Iku uga sing paling nuntut ing kalibrasi proses.

Denier sing luwih dhuwur tegese massa materi luwih akeh ing zona las, sing mbutuhake energi elektromagnetik luwih akeh kanggo nggawa suhu fusi. Kangelan iku iki ora mung ateges nguripake munggah daya. Jendhela operasi - sawetara antarane energi sing ora cukup (fusi sing ora lengkap, las rawan bocor) lan energi sing gedhe banget (bahan sing gosong, penghalang anti banyu sing kompromi) - nyuda nalika bobot kain mundhak. Setelan daya sing makarya kanthi resik ing 420D TPU bisa ngasilake bintik kadhemen ing 840D ing wektu siklus sing padha, dene setelan sing dikalibrasi kanggo 840D bisa ngobong bahan sing luwih tipis ing produk sing padha.

Ngatur iki mbutuhake kalibrasi khusus materi. Nalika 840D TPU mlebu jalur produksi-apa introduksi produk anyar utawa kumpulan anyar saka bahan saka supplier padha-output daya RF, tekanan penet, lan wektu siklus kudu divalidasi marang materi tartamtu: denier sawijining, bobot lapisan TPU, lan formulasi. Parameter kasebut kalebu ing SOP sing didokumentasikake, diverifikasi ing wiwitan saben produksi. A fasilitas nglamar setelan seragam ing kabeh bobot kain ora nindakake karya iki, preduli saka carane kemampuan diterangake.

Telung Variabel Proses Sing Nemtokake Konsistensi Produksi

Tes tekanan liwat prototipe nemtokake manawa las sing tepat bisa ditindakake. Produksi sing konsisten mbutuhake ngontrol variabel sing nemtokake manawa bisa diulang ing volume.

Die Tooling Precision

Welding die-elektroda shaped sing kontak materi lan nemtokake weld geometri-digawe saka kuningan utawa aluminium kanggo dimensi dibutuhake dening pola jahitan tartamtu. Akurasi dimensi ing piranti iki ora dadi masalah sekunder. Lumahing mati sing ora rata mrodhuksi distribusi tekanan sing ora rata ing zona las, sing ngasilake pemanasan internal sing ora rata: bintik-bintik kadhemen ing ngendi materi ora tekan suhu fusi lengkap lan titik panas sing dadi panas banget. Titik kadhemen dadi titik wiwitan bocor. Titik panas dadi area penipisan materi sing kompromi integritas jahitan jangka panjang.

Die wear duweni efek sing padha ing volume produksi. Lumahing kontak sing ana ing toleransi ing wiwitan kampanye produksi mabur metu saka toleransi mboko sithik. Operasi welding RF sing tanggung jawab nglacak kondisi mati lan ngganti utawa recalibrate perkakas sadurunge nyandhang mengaruhi kualitas weld-ora sawise testing QC wiwit nuduhake tingkat gagal munggah pangkat.

Aplikasi Tekanan: Two Phase, Two Beda Fungsi

Tekanan pneumatik ing welding RF nduwe fungsi sing beda sajrone fase las aktif lan fase pendinginan sing sabanjure, lan loro-lorone.

Sajrone fase RF aktif, tekanan njamin kontak intim antarane lapisan materi ing antarmuka weld, mbisakake intermingling molekul nalika TPU tekan suhu fusi. Sajrone fase pendinginan sawise energi RF dibusak, tekanan nahan zona sing digabung ing posisi nalika rantai polimer dadi solid. Ngeculake meksa sadurunge zona weld wis digawe adhem cekap ngidini materi isih-alus kanggo deform-ngasilake jaminan ora pati roso lan dimensi inconsistencies ing sudhut zona weld sing dadi titik konsentrasi kaku digunakake.

Rilis tekanan prematur minangka salah sawijining trabasan proses sing paling umum ing welding RF volume dhuwur, ing ngendi tekanan wektu siklus nggawe insentif operasional kanggo pindhah menyang bagean sabanjure kanthi cepet. Welds sing diasilake asring ngliwati inspeksi visual lan tes tekanan rendah awal, banjur nuduhake tingkat kegagalan sing dhuwur ing beban sing terus-terusan lan bola-bali muter lentur ing lapangan.

Wektu Siklus

Siklus pengelasan RF lengkap dumadi ing telung fase: pre-press (tekanan sing ditrapake sadurunge aktivasi RF, ngidini materi bisa lungguh kanthi bener ing die), weld aktif (energi RF aktif, pemanasan molekul lan fusi sing kedadeyan), lan pendinginan ing tekanan (RF mati, solidifikasi zona las). Saben fase nduweni durasi optimal khusus kanggo kekandelan materi, bobot lapisan, lan geometri mati sing digunakake.

Wektu iki ora ditransfer antarane bahan. Siklus sing dikembangake kanggo spesifikasi TPU tartamtu bakal ngelas kain sing luwih abot lan mbebayani kanggo ngelas materi sing luwih entheng digunakake ing papan liya ing produk sing padha. Nalika specifications materi ngganti antarane mlaku produksi-denier beda, bobot nutupi beda, kumpulan supplier beda-parameter siklus mbutuhake validasi maneh, ora Panyangka lampahing.

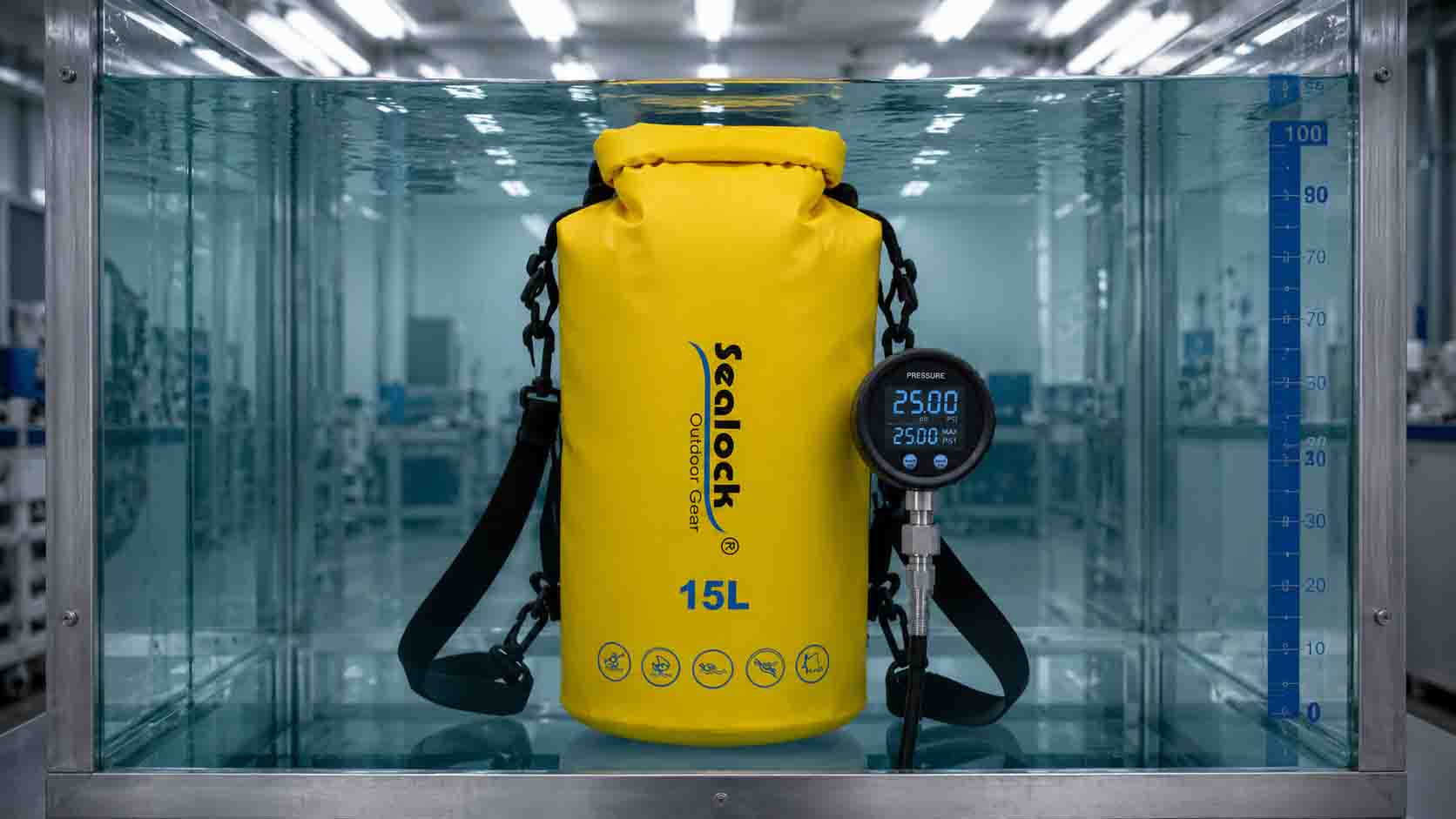

1.0 Bar Pengujian Tekanan Hidrostatik: Apa Sing Dikonfirmasi

Inspeksi jahitan visual ngenali cacat tingkat permukaan: tandha kobong sing katon, kesenjangan sing jelas ing jangkoan las, distorsi dimensi kasar. Ora ngenali zona interior sing ora digabung, rongga mikro ing antarmuka las, utawa bintik kadhemen sing ana ing kahanan sekitar nanging mbukak ing beban. Kanggo produk anti banyu kanthi pratelan rating tekanan, pemeriksaan visual minangka lantai, dudu langit-langit.

Tes tekanan hidrostatik 1.0 Bar minangka standar validasi kanggo produk ruangan las RF sing serius. Siji Bar cocog karo tekanan hidrostatik saka kolom banyu 10 meter - sing ngluwihi kahanan submersion sing paling akeh produk ruangan bakal ditemoni ing panggunaan lapangan, sing dadi tes kualifikasi produksi sing migunani.

Prosedur: produk sing wis rampung dikembangake nganti tekanan internal 1.0 Bar lan dicelupake ing banyu utawa ditahan ing tekanan kanggo wektu sing ditemtokake. Kondisi pass yaiku nol emisi gelembung mikro saka jahitan, zona las, utawa titik penutupan. Gelembung siji nuduhake jalur bocor sing bakal ngakoni banyu ing lapangan tanpa dipikirake ukurane. Ora ana pass parsial sing bisa ditampa ing level tes iki.

Apa sing ditegesake tes ngluwihi apa unit tartamtu nahan tekanan nalika dites. Produk sing ngliwati 1.0 Bar wis ngonfirmasi fusi molekuler lengkap ing saben zona las, kontak mati sing bener ing geometri jahitan lengkap, lan pendinginan sing cukup sadurunge ngeculake tekanan. Tarif pass sing konsisten sajrone produksi minangka bukti kontrol proses-dudu variasi unit individu sing kedadeyan positif.

Frekuensi tes minangka konsekuensi saka keruwetan tes. Pengujian saben unit ing produk jahitan kritis nyedhiyakake jangkoan produksi lengkap lan nangkep kegagalan individu sadurunge dikirim. Batch sampling nyedhiyakake kapercayan statistik kanthi biaya sing luwih murah nanging ngidini kegagalan individu liwat. Protokol sing cocog gumantung saka biaya hilir saka kegagalan lapangan unit siji-kanggo produk sing ana bocor ngasilake klaim garansi lan pajanan merek potensial, pangujian saben unit minangka posisi sing rasional.
