Ing Lab Sealock: Tester Dampak Osilasi Bagasi (XE-I09BA)

Meh saben Gagal tas catastrophic sing tuku tau krungu bab diwiwiti ing panggonan sing padha: titik ngendi tali, nangani utawa D-ring ketemu panel awak. Kain jarang nyuwek ing tengah. Zippers arang dipérang mudhun chain. Sing gagal yaiku jangkar - sawetara centimeter kothak saka tembelan sing dilas, bar-tack utawa daur ulang webbing sing kudu nransfer kabeh bobot tas sing dimuat menyang tembok sing fleksibel, kaping ewonan, kanthi beban sing ora stabil lan ora bisa ditebak. Mulane test narik statis, Nanging nyengsemaken nomer mrodhuksi, iku prediktor miskin bali lapangan. Gabungan sing bisa tahan kanthi tarikan 80 kg isih bisa gagal ing 400 siklus jolt dinamis 8 kg, amarga kelelahan lan kekuatan puncak iku fisika sing beda.

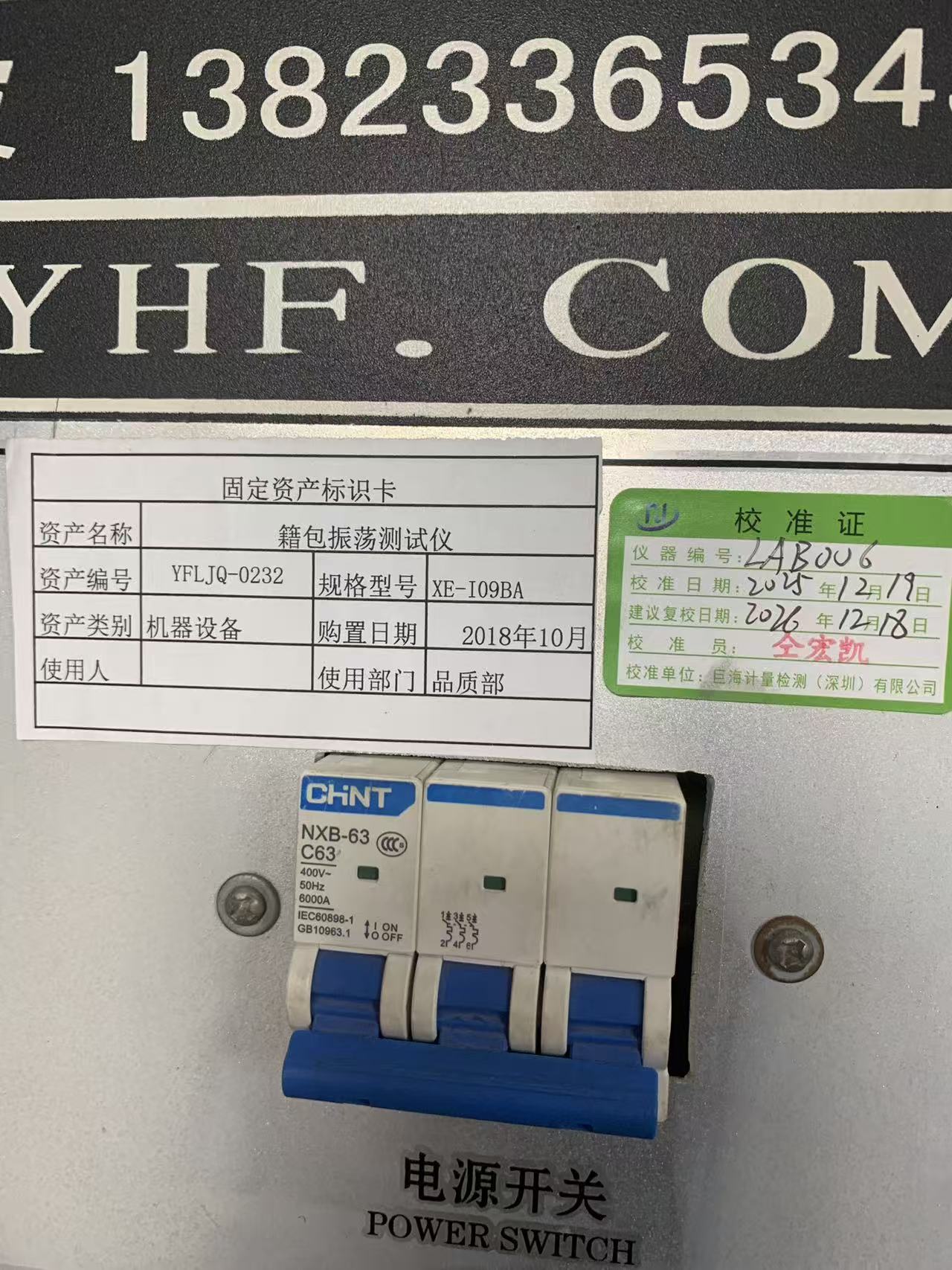

Mesin sing misahake rong jagad iki ing lab kita yaiku penguji dampak osilasi bagasi - aset YFLJQ-0232, model XE-I09BA, nomer instrumen LAB-006, ing layanan ing departemen kualitas kita wiwit Oktober 2018 lan pungkasan dikalibrasi sacara eksternal tanggal 19 Desember 2025, kanthi kalibrasi ulang amarga prosedur standar 18 Desember 2025. YFL-WI-PZ-03, revisi A / 0, tanggal 28 Desember 2023. Artikel iki njlèntrèhaké apa sing bener ditindakake dening mesin, kenapa tes kasebut luwih penting kanggo tas anti banyu sing dilas kanthi frekuensi dhuwur tinimbang koper sing dijahit kanthi konvensional, lan apa sing kudu dijaluk manajer sumber nalika ndeleng "dampak osilasi diuji" ing lembar spesifikasi pemasok.

Apa tegese "dampak osilasi".

Tes kasebut gampang digambarake lan angel ditindakake kanthi apik. Tas dimuat menyang bobot sing ditemtokake, banjur digantung saka mesin kanthi komponen apa wae sing dipriksa - gagang ndhuwur siji, sepasang tali bahu, daur ulang, gagang troli sing lengkap. Kepala impact ngangkat tas dimuat liwat stroke ditetepake, banjur ngeculake. Gravitasi nindakake liyane. Tas tiba, lan rakitan spring damped ing ndhuwur sirah nyerep lan banjur ngasilake energi tiba, supaya spesimen ora mung dropped sapisan nanging mimpin menyang terus-terusan munggah-lan-mudhun osilasi. Saben siklus ngirim gelombang kejut mudhun tali lan menyang titik anchor, banjur unloads rampung. Muat, kejut, unload, baleni.

Standar metode industri cahya Cina sing nggawe formal iki, QB / T 2922-2018Kasus lan tas - Cara tes kanggo efek goyang, njlèntrèhaké prinsip minangka ngemot tas kanthi bobot sing ditemtokake, ngangkat kanthi gagang, tali pundhak utawa gagang troli kanthi lengkap liwat stroke sing disetel, ngeculake kanthi bebas ing gravitasi, lan nggunakake spring kanggo nyerep lan ngeculake energi impact supaya tas ngalami impact bola-bali lan oscillation - saéngga nguji daya tahan goyang-impact, gagang troli, lan gagang troli. Aparat kasebut kanthi rapet: massa gabungan saka cangkir nyedhot ngisor, blok damping ndhuwur, rod impact lan peralatan standar yaiku 8,1 ± 0,2 kg, stroke siji-arah yaiku 150 ± 5 mm, lan perakitan swara-damping ing cangkir nyedhot ndhuwur menehi gaya spring 110 ± 10 N nalika dikompres. Sistem kontrol kudu ngidini tingkat impact disetel, ngidini jumlah siklus disetel lan direkam, lan kudu mungkasi mesin kanthi otomatis yen spesimen tiba nalika tes.

Klausa pungkasan iku luwih penting tinimbang sing katon. Mandeg otomatis ing drop spesimen ora fitur penak - iku ndadekake siklus count titik data bener. Yen tali nyuwek ing siklus 612 lan mesin terus hammering peralatan kosong nganti tekan prasetel 1,500, laporan ngandika apa-apa migunani. Amarga mesin mandheg ing wayahe misahake, counter macapunikaurip kesel sendi kuwi.

Mesin ing lantai kita

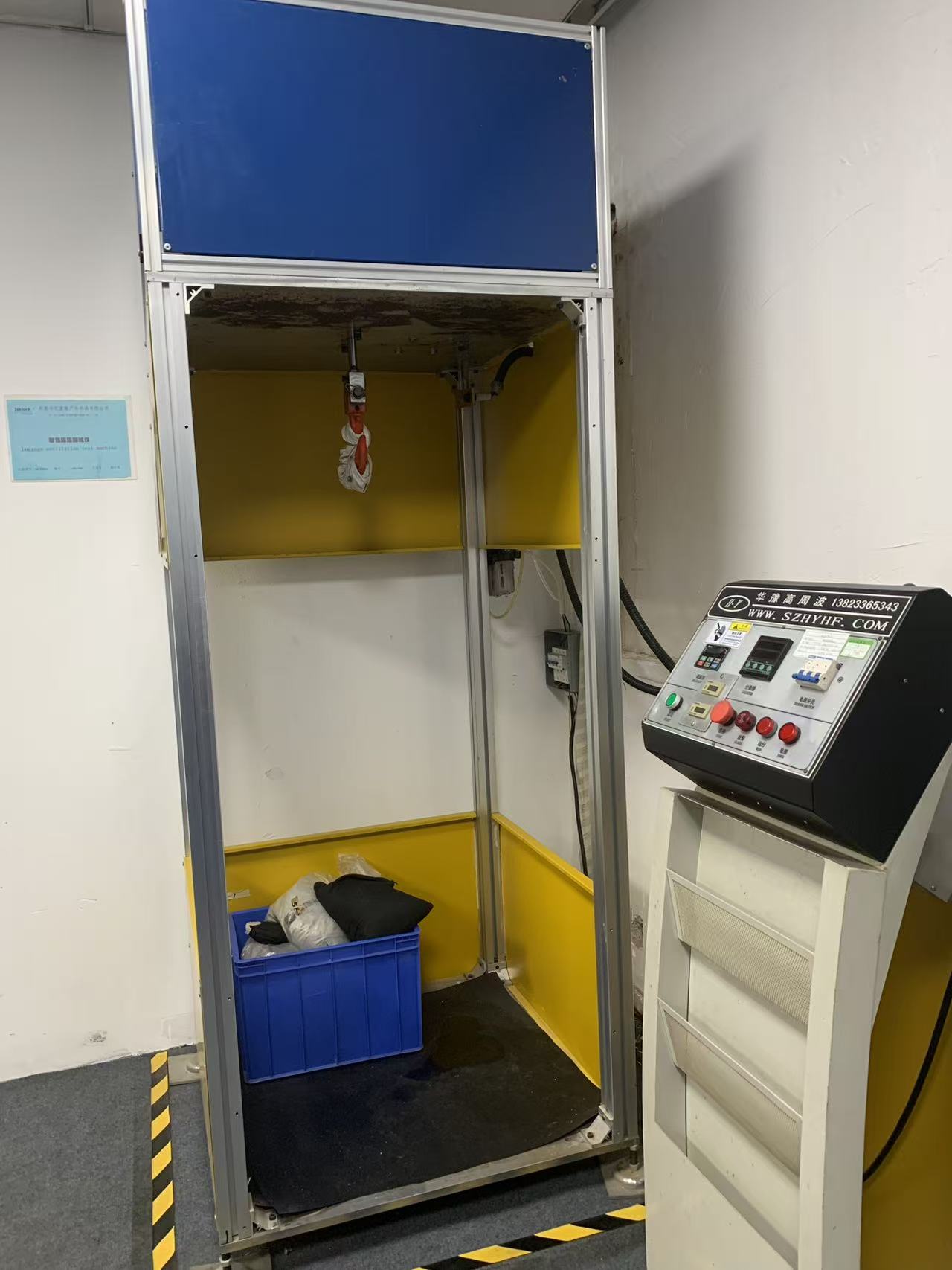

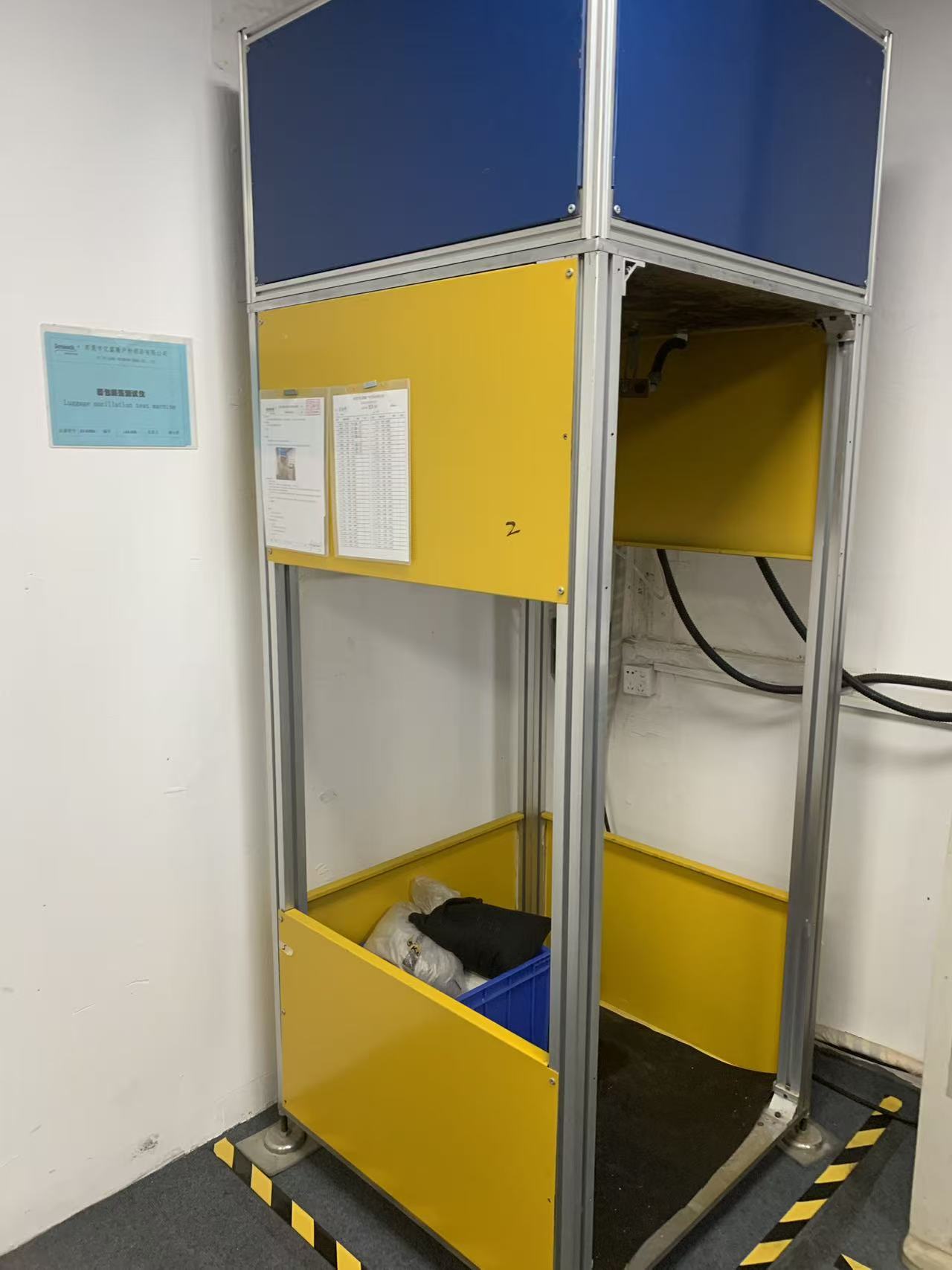

Unit kita dibangun dening produsen peralatan frekuensi dhuwur Shenzhen lan sengaja ora nyenengake. Kamar test minangka pigura aluminium extruded karo panel infill kuning lan biru, mbukak ing sisih operasi, floored karo tikar karet abot kanggo matèni mbalek. Kepala impact macet saka crossmember ndhuwur; ing ngisor iki lenggah spesimen lan, ing peti ing dasar, sandbags nyelarasake kita digunakake kanggo nggawa tas kanggo mbukak test dirating sawijining. Lawang hinged nutup sisih kerja sadurunge mlaku diwiwiti, sing mung ana ing antarane operator lan tas 20 kg sing mlaku kanthi cepet.

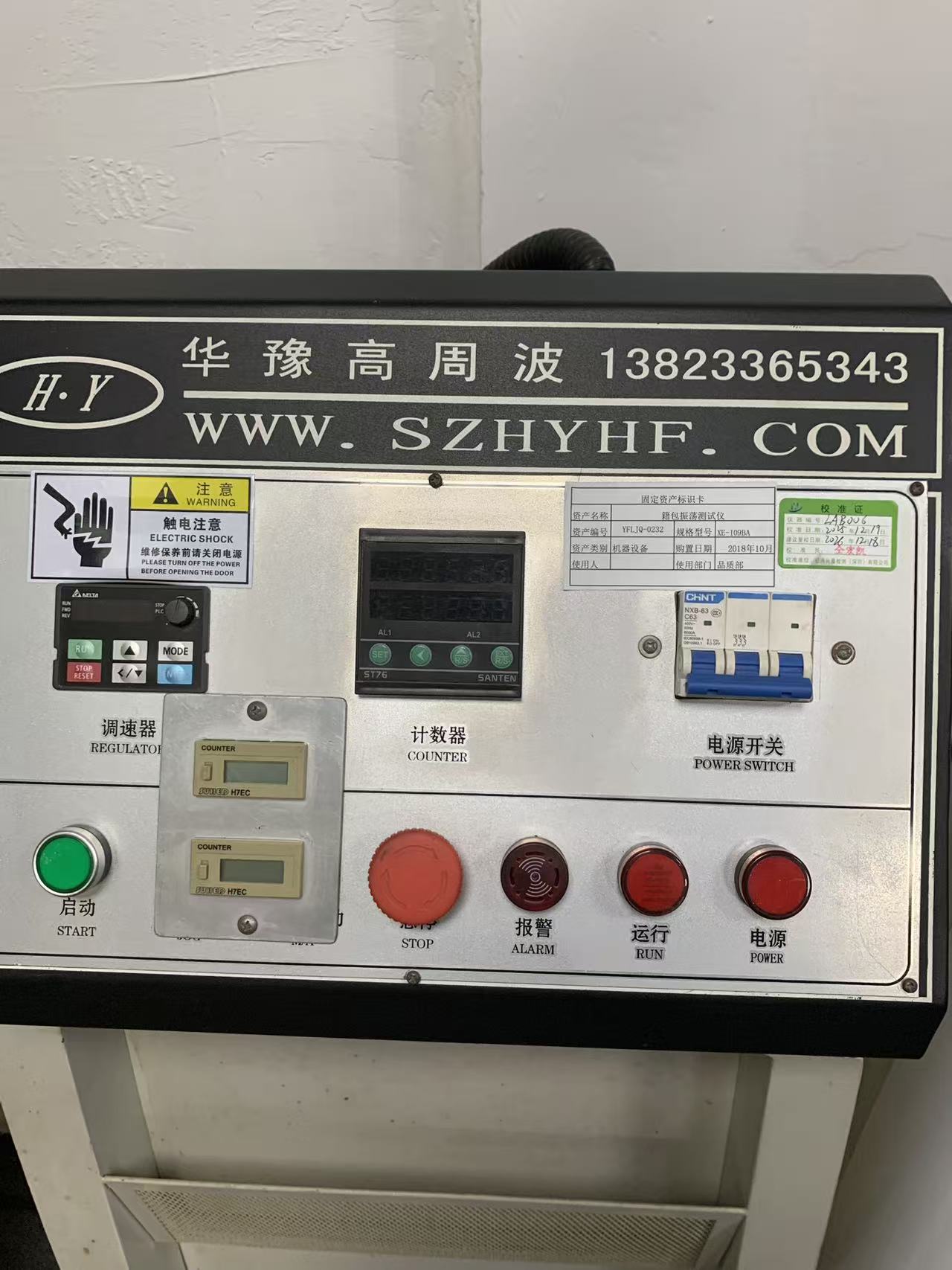

Alas kontrol lenggah ing njaba kandhang. Tata letak kasebut ngandhani persis carane tes ditindakake: drive frekuensi variabel Delta ing sisih kiwa tumindak minangka pengatur kacepetan, counter digital SANTEN ST76 kanthi rong saluran weker lenggah ing tengah, loro counter elektromekanik FUJI H7EC ngrekam siklus kumulatif kanthi mandiri saka sing bisa diprogram, lan telung kutub CHNT NXB-63 C403 kanthi rating 50 Hz. 6.000 A kapasitas bejat nangani daya mlebu. Ing ngisor iki ana tombol wiwitan, stop darurat kepala jamur sing gedhe banget, lan indikator weker, mlaku lan daya.

Counter duplikat ana alesan. Counter sing bisa diprogram yaiku sing mandhegake mesin ing siklus target; counters mechanical nglumpukake siklus umur ing mesin lan menehi salib-mriksa yen ana pitakonan apa roto iki ngreset tengah-test. Nalika auditor pihak katelu customer takon carane kita ngerti laporan nuduhake lengkap roto, iki jawaban kita titik ing.

Carane kita mbukak: SOP YFL-WI-PZ-03

Prosedur kontrol sing dipasang ing mesin kasebut cendhak, lan saben klausa ana amarga ana wong sing salah.

Operator nyambungake sumber 220 V, mbukak lawang kamar, nyumerepi spesimen - wis dimuat menyang bobot sing dirating - ing sirah impact nggunakake peralatan sing cocok, lan nandheske lawang ditutup kanthi bener sadurunge ana gerakan. Counter banjur diprogram: tombol reset mbusak run sadurungé, tombol shift lan increment nyetel count siklus target, lan tombol mode milih fungsi pancacahan. Mung sawise target disetel, operator nguripake regulator kacepetan nganti minimal, penet wiwitan, banjur alon-alon nambah kacepetan nganti tingkat tes sing dibutuhake. Miwiti kanthi kacepetan dilarang, amarga stroke pisanan sing tiba-tiba nyebabake kejut sing ora dikarepake lan bisa nyebabake kegagalan awal sing salah ing peralatan tinimbang ing sendi sing diuji.

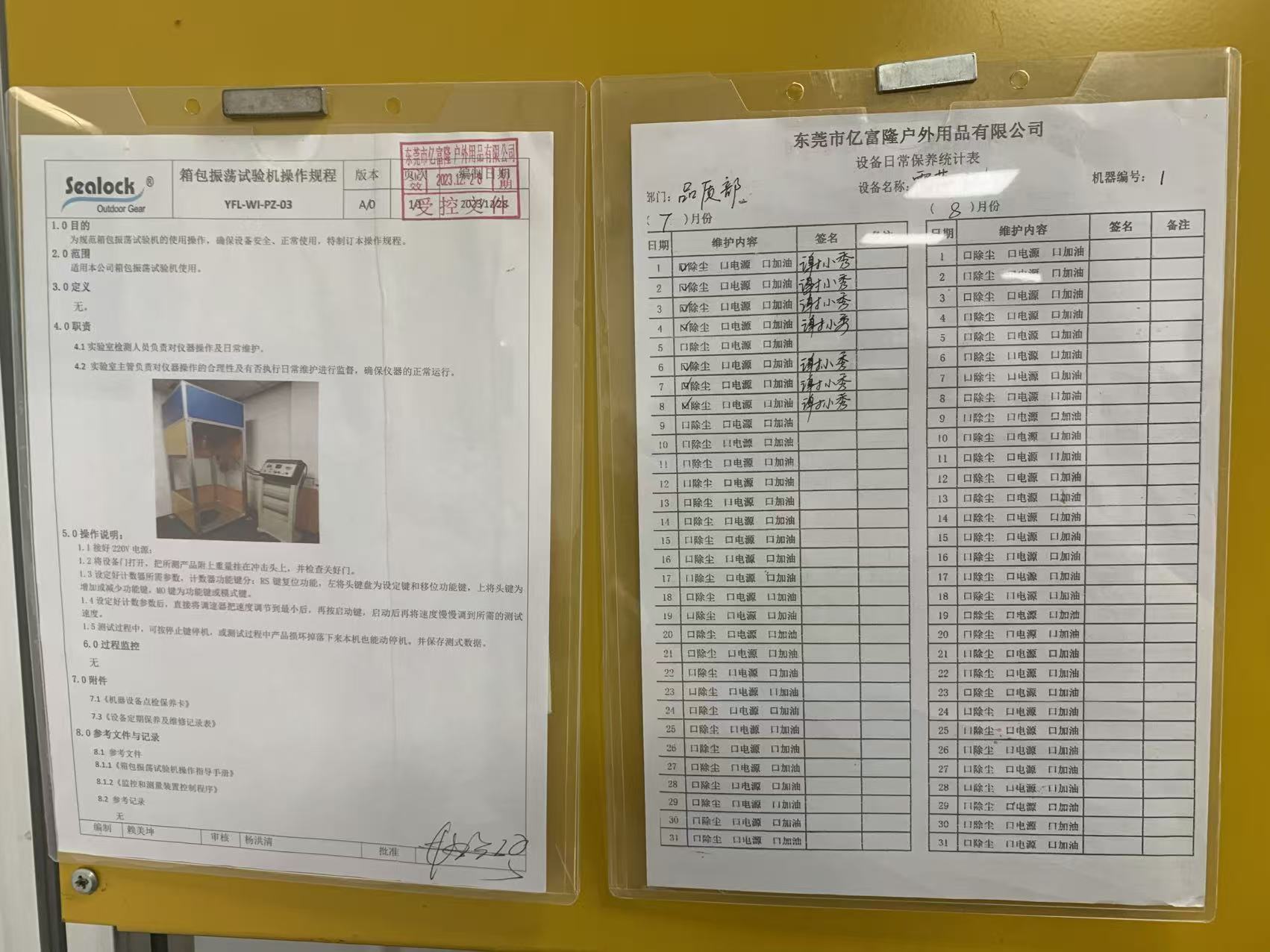

Sajrone mbukak operator bisa mungkasi mesin karo tombol mandeg ing sembarang wektu. Yen spesimen pecah lan tiba, mesin mandheg dhewe. Data tes kasebut banjur dicathet. SOP menehi operasi lan pangopènan rutin kanggo inspektur lab lan pengawasan loro kanggo supervisor lab, lan didhukung dening log pangopènan saben dina - mbusak bledug, mriksa daya, lubrication - mlebu mati saben dina.

Muat lan siklus count: apa nomer kudu

Standar metode nemtokake cara goyangake tas; standar produk nemtokake carane hard lan suwene. Kanggo tas sing digawa yaiku QB / T 1333-2018Tas tangan lan knapsack, kang mranata mbukak test miturut volume awak tas tinimbang, minangka sadurungé 2010 edition iya, miturut specification produk, lan kang netepke mung tali Pundhak ngendi siji nangani lan tali Pundhak nuduhake wilayah stitched tumpang tindih. Pengujian komersial khas nganti 400 siklus ing tali bahu ganda ing beban sing ditemtokake 6 kg, kanthi gagang dievaluasi kanthi kombinasi beban lan siklus dhewe.

Sekawan atus siklus minangka lantai, dudu langit-langit, lan dikalibrasi menyang tas tangan saben dina tinimbang ransel garing 60 liter sing bakal dibuwang ing dek kapal suwene sepuluh taun. Persyaratan beban internal kita yaiku 1,500 siklus lan luwih dhuwur, lan kanggo program ekspedisi lan laut, kita nindakake jumlah sing luwih dhuwur ing beban sing disetel saka kapasitas sing dirating tas tinimbang saka tabel volume standar. Nalika protokol klien dhewe nemtokake kombinasi sing beda - beban sing luwih abot ing siklus sing luwih sithik kanggo simulasi penanganan bagasi, utawa beban sing luwih entheng kanthi jumlah sing luwih dhuwur kanggo simulasi perjalanan - mesin mung njupuk nomer kasebut. Kacepetan, beban lan siklus target kabeh operator-set, kang kabeh titik duwe instrument ing-house tinimbang tuku test slot externally.

Napa tes iki beda kanggo tas anti banyu sing dilas

Ing kene ana pabrik peralatan anti banyu diverges saka pabrik bagasi konvensional. Ing tas sing dijahit, jangkar tali bahu minangka daur ulang anyaman sing diikat ing jahitan lan dikuatake nganggo bar-tack. Mode gagal yaiku abrasi benang lan tarik jahitan progresif, lan ngumumake dhewe: jahitan ngeculake, puteran miring, sing tuku weruh sadurunge ngeculake.

Ing tas gandheng frekuensi dhuwur, ora ana jahitan ing jangkar ing kabeh, utawa jahitan punika hiasan lan dalan mbukak nyata liwat patch gandheng kaiket menyang TPU utawa PVC pasuryan saka panel awak. Sendi kasebut gagal kanthi kulit, dudu kanthi abrasi, lan gagal kulit dadi sepi lan dadakan. A weld sing wis mlaku rada kadhemen - manggon ora cukup, lumahing ono racune, mati sing wis drifted metu saka podo karo bagian sekedhik saka milimeter - bakal pass test tarik statis mulyo lan banjur delaminate ing pojok tembelan nang endi wae antarane siklus 300 lan siklus 900, amarga saben siklus osilasi prises ing pojok anjog saka jaminan padha.

Iki minangka kegagalan sing ngasilake review sing dingerteni saben manajer kategori: tas sing apik kanggo semusim banjur "tali mung metu saka tas" kanthi garis tembelan sing resik lan ora ditinggalake. Iku uga, penting, awaterproofingGagal lan ora mung Gagal kekuatan, amarga tembelan sebagian peeled mbukak dalan bocor liwat materi pasuryan dawa sadurunge misahake rampung. Tas bisa miwiti ngeculke banyu ing jangkar pundhak nalika isih nggawa beban kanthi sampurna.

Mulane tester osilasi lantensile lan kulit tester komputerisasidiwaca bebarengan tinimbang kapisah. Pengujian kulit menehi kekuatan ikatan statis saka jahitan sing dilas ing kilogram ing meja materi internal; tes osilasi ngandhani apa jaminan kasebut bisa urip kanthi dinamis, bola-bali, loading pinggiran siji ing geometri sing bakal katon ing layanan. A weld bisa kuwat lan isih lemes-miskin yen patch geometri concentrates pil ing salah siji sudhut. Mung tes kapindho sing nemokake.

Apa kita katon ing nalika roto ends

A count siklus rampung iku kondisi pass, dudu asil pass. Nalika counter mandheg, spesimen mudhun lan ditliti marang dhaptar mriksa sing ditulis: ora ana pamisahan utawa pamisahan sebagean saka gagang, tali utawa tembelan jangkar; ora ana delaminasi utawa ngangkat ing pinggir tulangan sing dilas; ora ana fraktur, deformasi utawa retak gesper, slider, D-rings utawa triglides; ora rusak benang ing sembarang jahitan reinforcing; ora distorsi saka panel awak watara titik mbukak; lan, kanggo tas karo sistem trolley, nangani sing isih ngluwihi lan retracts lancar lan ngunci positif.

Apa wae sing kurang saka pemisahan isih bakal direkam. A pinggiran tembelan sing wis diangkat dening rong millimeters ing 1.500 siklus punika tas maringaken lan proses gagal, lan bali menyang engineering minangka masalah parameter welding tinimbang kang mlebu mati. Yen tes kasebut ngrusak utawa spesimen ditandhani, sampel kasebut dikarantina lan ora mlebu maneh saham sing bisa didol.

Ing endi lenggah ing rantai QC sing luwih akeh

Ora ana instrumen siji sing menehi sertifikat tas. Tester osilasi nyakup daya tahan beban dinamis ing titik jangkar, lan tangan ing kabeh arah:zipper reciprocating urip testernjupuk penutupan liwat 3.000 siklus ing beban lateral lan longitudinal ukuran-cocok; ingtester abrasilan ingrubbing werna fastness testeralamat kekiatan lumahing lan transfer rampung; ingkamar suhu lan kelembapan sing bisa diprogramumur materi sing disetel liwat siklus panas-lembab lan sub-nol sadurunge sifat mekanik dicenthang maneh. Banjur kabeh perakitan menyang tes kecemplung banyu lengkap rong jam utawa luwih kanggo produk submersible, utawa uji coba udan deres lan jet banyu kanggo produk sing dirating tahan udan tinimbang kecemplung.

Mlaku testing osilasisawisetuwa iklim iku salah siji saka urutan liyane mbukak kasedhiya kanggo panuku, lan iku worth nemtokake tegas. Sambungan sing dibantu karo adhesive lan sawetara kelas film TPU ilang kekuatan kulit sing migunani sawise pitung puluh loro jam cahya panas-lembab. Jangkar tali sing tahan 1,500 siklus anyar lan 600 siklus sawise tuwa ngandhani apa sing ora ana tes suhu kamar.

Apa sing kudu dijaluk para panuku

"Osilasi dites" ing lembar spek tegese ora ana apa-apa tanpa papat nomer ing mburi: beban ing kilogram, count siklus, komponen sing diuji, lan kritéria ditampa. Njaluk papat. Takon apa count wis tekan utawa apa mesin otomatis mandheg awal. Takon apa tas dites anyar utawa sawise kahanan lingkungan. Lan khusus kanggo produk sing dilas, takon apa inspeksi post-test kalebu edge-lift ing patch tulangan sing dilas, amarga supplier sing mung mriksa pemisahan bakal nglaporake pass ing tas sing wis wiwit dikupas.

Kanggo program OEM lan ODM, kita nyetel paramèter kasebut bebarengan ing tahap pangembangan, mbukak ing artikel pisanan sadurunge perkakas beku, lan mbaleni maneh nalika produksi. Yen protokol merek dhewe utawa laporan laboratorium pihak katelu dibutuhake, data ing omah dadi pra-layar: kita luwih seneng nemokake masalah ing siklus 700 ing lantai dhewe tinimbang ing laporan SGS utawa QIMA telung minggu sadurunge dikirim.

Pitakonan sing kerep ditakoni

Apa tes dampak osilasi padha karo tes gulung?

Ora A test gulung ngira-ngira apa mengkono kanggo tas lan isi ing impact uncontrolled single marang lumahing hard. Pengujian dampak osilasi ngevaluasi kekeselen ing titik nggawa ing atusan utawa ewu siklus beban-lan-release sing dikontrol. Dheweke nemokake kegagalan sing beda-beda, lan tas bisa ngliwati siji kanthi nyaman nalika gagal liyane.

Apa mesin iki bisa nguji cooler alus utawa tas garing uga tas ransel?

ya wis. Apa wae sing duwe titik gawan sing ditetepake bisa digantung saka peralatan - gagang siji ing tas garing, tali bahu ganda ing tas ransel sing luwih adhem, gagang nyekel ndhuwur ing duffel. Produk sisi alus dilapisi ing area kontak fixture supaya clamp ora abrade tali lan nggawe gagal palsu ing genggeman tinimbang ing joints.

Apa beban sing kudu digunakake yen tas ora duwe kapasitas diterbitake?

Standar produk kasebut asale saka volume awak tas. Ing praktik, kanggo peralatan ruangan, kita luwih seneng nguji kapasitas sing dirating merek bakal bener-bener dicithak ing kemasan dhewe, ditambah wates, amarga nomer kasebut bakal dianggep konsumen minangka ijin.

Apa asil lulus njamin tas ora bakal gagal ing lapangan?

Iku njamin yen desain lan proses, minangka conto, ngresiki ambang lemes sing ditetepake. Daya tahan lapangan uga gumantung marang konsistensi produksi, mula tes osilasi ditindakake ing conto produksi tinimbang mung ing conto emas, lan kenapa paramèter welding ing proses dipantau kanthi mandiri.

Apa peralatan wis kalibrasi?

Externally, dening omah kalibrasi terakreditasi, karo sertifikat dikirim ing mesin. Sertifikat saiki wiwit tanggal 19 Desember 2025 lan kalibrasi ulang tanggal 18 Desember 2026. Status kalibrasi minangka bagean saka saben audit internal lan kasedhiya kanggo para pelanggan sing dijaluk.

Sabanjure ing seri iki

Instrumen sabanjure sing bakal kita bukak yaiku kabinèt sing cocog karo warna sumber cahya standar - kothak cilik lan prasaja sing ngrampungake perselisihan pelanggan luwih akeh tinimbang peralatan liyane ing bangunan kasebut, amarga warna minangka atribut sing saben panuku mriksa kanthi pribadi lan meh kabeh wong mriksa ing cahya sing salah.

Sealock wis mbangun peralatan tahan banyu sing dilas frekuensi dhuwur luwih saka rong puluh taun saka Dongguan, China lan Ho Chi Minh City, Vietnam, kanggo merek kalebu OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine lan STANLEY. Yen sampeyan pengin protokol tes lengkap kanggo program sing lagi dikembangake, utawa pengin nemtokake parameter osilasi menyang persetujuan kualitas sampeyan dhewe, tulisake menyanginfo@sealock.com.hk.
